Instalace prvního kotle Guntamatic BMK 50 kW na kusové dřevo v České republice
02.02.2012 | Libor Směja, ESEL TECHNOLOGIES s.r.o. | Pohled podnikatelů | Typ AK: kotel Guntamatic BMK | Téma: Kotle Guntamatic
Ve dnech 30.01.-01.02.2012 proběhla instalace prvního kotle Guntamatic BMK 50 kW na kusové dřevo a štěpku v České republice. Instalace proběhla v rodinném domě na okraji Moravského krasu. Jelikož majitel je vlastníkem lesa, nemá o vlastní palivo nouzi a při topení v tomto kotli ušetří za plyn, který sloužil k vytápění domu doteď.
Přesná konfigurace jeho topného systému:
• Kotel Guntamatic BMK 50kW na kusové dřevo a štěpku
• Akumulační nádrž Guntamatic 2ks 1000 litrů = 2000 litrů.
• Bojler Guntamatic ECO 300 litrů
• Expanzní nádrž 200 litrů
• Třímodulový rozvaděč
• Modul topné vody pro radiátory ekvitermně řízený dle venkovní teploty
• Modul TUV pro nabíjení bojleru
• Modul ochrany zpátečky kotle Guntamatic BMK
• Rezerva pro modul určený k vytápění zimní zahrady, která ještě neexistuje.

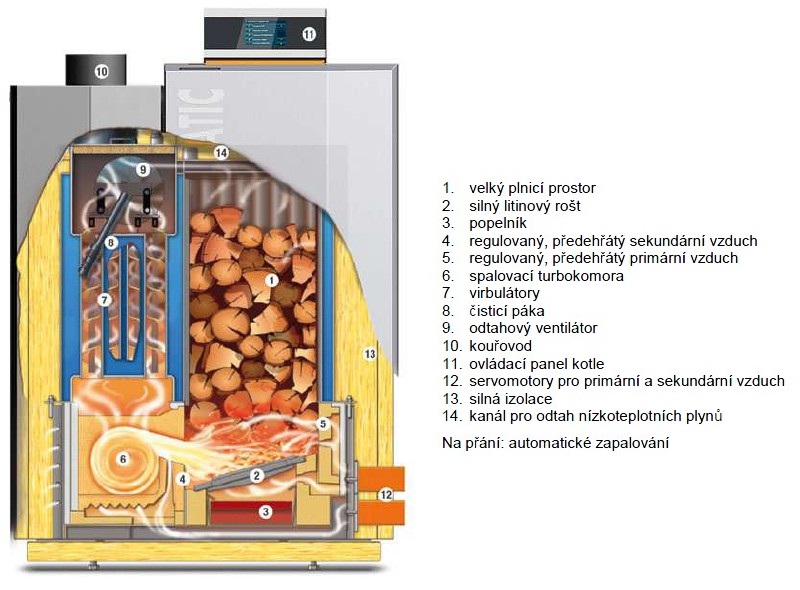

Řez kotlem BMK:
Popis zapojení kotelny s kotlem BMK:
Zapojení je provedeno tak, že když majitel není doma, je objekt vytápěn prostřednictvím původního kotle na plyn. Tento kotel na plyn není propojen s akumulačními nádržemi kotle BMK. V případě, že aku nádrže nejsou dostatečně natopené, provede se přepnutí topení na plynový kotel a ten natápí dům místo kotle BMK.
V momentě, kdy je majitel doma a chce se mu spalovat kusové dřevo popř. štěpka, zatopí v kotli BMK a topí kusovým dřevem, štěpkou, dřevním odpadem atd.
Výhodou kotle BMK je, že se umí sám zapálit dle předem nastavených podmínek.
Těmi podmínkami můžou být:
- teplota v aku nadržích
- den a čas dle kalendáře
- příkaz zaslaný přes mobil
Toto má pro majitele přínos v tom, že pokud jsou nabité aku nádrže a nesmí se zatopit - protože by nebylo kam ukládat vyrobenou energii, tak si stejně kotel nachystá a zadá některou z výše uvedených podmínek. Pak už kotel jen čeká a když je splněna tato podmínka, provede zátop a natopení aku nádrží bez přítomnosti a zásahu majitele.
Celý systém je udělaný tak, aby ihned po zátopu šlo i teplo do domu a přebytečná energie se ukládala do aku nádrží. V momentě kdy kotel dohoří, tak je dům již vytápěn jen z uložené energie v aku nádržích. Pokud se spotřebuje veškerá energie uložená do aku nádrží a nedojde opět k zátopu, systém se přepne zpět na plynový kotel a vše běží dále. Obyvatelé domu nic nepoznají, neboť mají v domě stále konstantní teplotu.
Celý tento proces běží automaticky a majitel objektu nemusí nic přeprogramovávat ani přenastavovat. Ve standardním rodinném domě se zatápí v období mrazů 1x denně. V období mimo mrazy 1x za 2-3 dny. Doba hoření a množství vyrobené energie je odvislé vždy od kvality dřeva, kterým se topí.

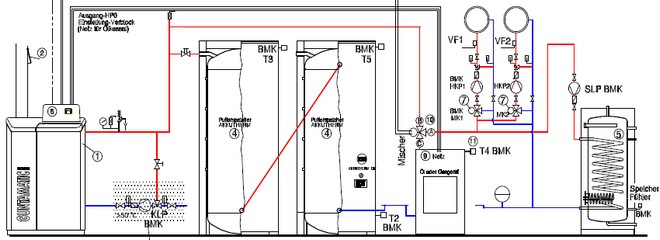

Schéma zapojení:
Na dalších obrázcích je již vidět jak instalace kotle a příslušenství probíhala:

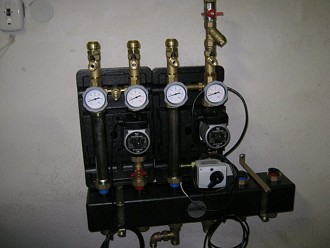

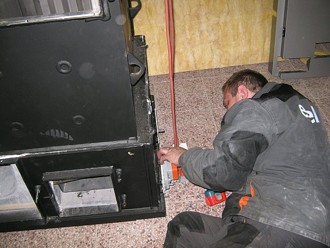

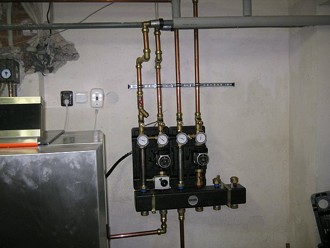

Vzhledem k tomu, že přístup do kotelny byl jen po točitých schodech, bylo nutno celý kotel rozebrat, po dílech dopravit do kotelny a v ní opět složit do původního stavu. Na obrázku vpravo je vidět rozdělovač s jednotlivými moduly.

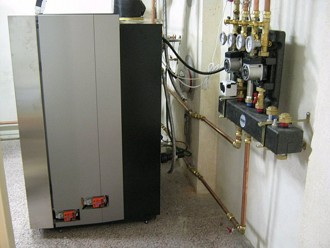

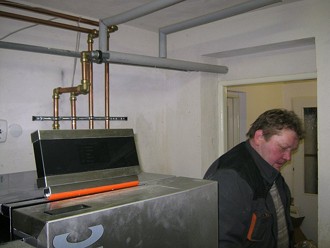

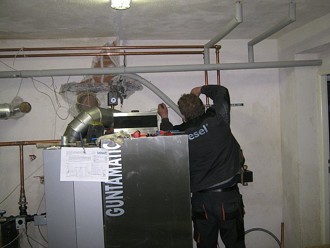

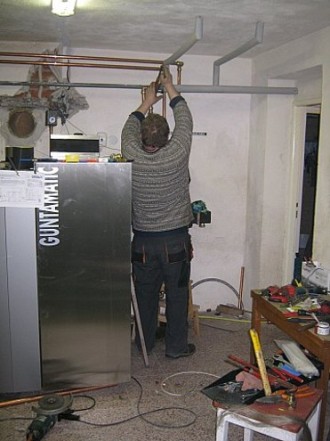

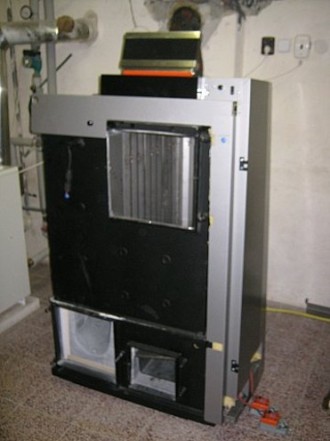

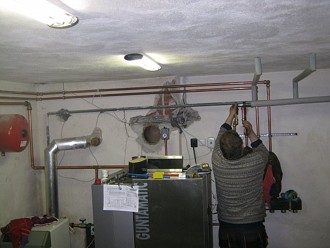

Na obrázku vlevo je vidět již skoro složený kotel v kotelně. Na obrázku vpravo probíhá montáž potrubních rozvodů.
Na těchto obrázcích je vidět probíhající kompletaci potrubních rozvodů.

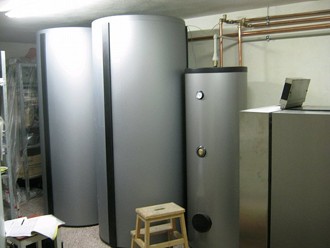

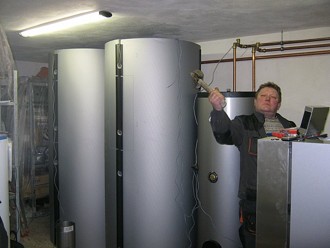

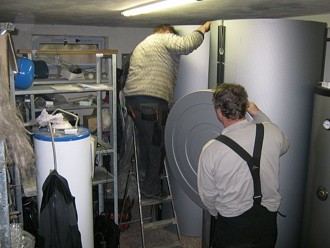

Na obrázku vlevo je vidět 2x aku nádrž 1000 litrů a bojler 300 litrů. Na obrázku vpravo probíhá dokompletace izolací aku nádrží.

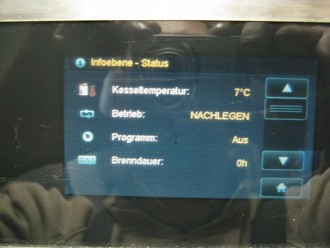

Vzhledem k tomu, že venku bylo až -18°C, tak teploty v kotelně klesly až na +7°C.

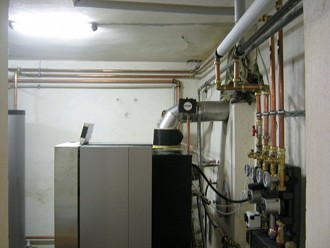

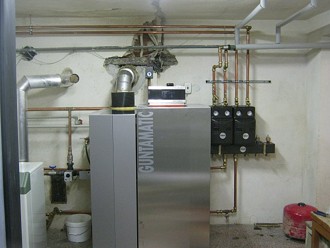

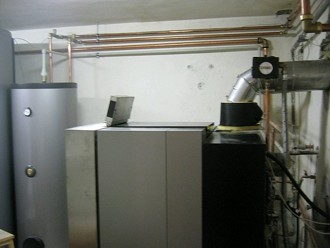

Na těchto obrázcích je již vidět hotová kotelna.
Zde se můžete podívat na video s pohledem do turbo komory, kde je spalován dřevoplyn vyrobený v kotli. Toto video bylo natočeno ihned po zapálení kotle, takže plameny jsou ještě krátké a turbo komora není rožhavena do červena.
• O kotli BMK 50 kW se více dočtete zde.
• Návod k obsluze si můžete stáhnout zde.
Foto © Rostislav Farský
