Kotel Guntamatic Biostar Flex – detailní pohled zvenku i zevnitř
20.07.2012 | Libor Směja, ESEL TECHNOLOGIES s.r.o. | Pohled podnikatelů | Typ AK: kotel Guntamatic Biostar Flex / Box, kotel Guntamatic Biostar W | Téma: Kotle Guntamatic
Jistě si mnoho z Vás položilo otázku, proč je Guntamatic Biostar i po 15 letech od uvedení na trh stále nejmodernější a nejdokonalejší kotel na spalování dřevních pelet v Evropě (v roce 2012 je stále i nejprodávanějším automatickým kotlem v EU). Za dobu těchto 15 let prodělal jen jednu jedinou významnou proměnu, která se týkala vzhledu kotle a technologie systému dopravy paliva z celoročního zásobníku. Ostatní drobné inovace vylepšily již tak dokonalé zařízení o poznatky z dlouhodobé praxe.
Základem k vývoji tohoto kotle byl vstup pelet v roce 1992 na rakouský trh a jejich rychlé rozšíření díky nízké ceně vyrobené tepelné energie v poměru k energii vyrobené z topného oleje (LTO). V období od vstupu na rakouský trh do roku 1997 začali různí výrobci reagovat na zvyšující se poptávku po zařízeních spalujících pelety a začali svá stávající zařízení přizpůsobovat spalování pelet. Ne vždy se toto ukázalo jako šťastné řešení. Firma Guntamatic se vydala jinou cestou než ostatní firmy. Vyvinula od základu úplně nové zařízení, jehož konstrukce a řízený proces spalování je ideální právě pro spalování dřevních pelet.
Cílem bylo vyvinout zařízení, které by umělo ekologicky využít maximální množství energie z pelet, maximálním možným způsobem ušetřit čas určený k obsluze topného zařízení, s dlouhou životnosti zařízení, takové, aby tvrdě konkurovalo do té doby obvyklému vytápění topným olejem, které bylo a je v západní Evropě velmi rozšířené. Vzhledem k tomu, že budoucími kupci zařízení měli být právě lidé v té době topící topným olejem, bylo jasné, že to bude nelehký úkol. Vlastník kotle na topný olej se jen 1x ročně postaral o naplnění nádrží topným olejem a zbytek roku o topném zařízení nevěděl.
I když to byl cíl velmi velkorysý, firmě Guntamatic se ho podařilo splnit. Důkazem je právě kotel Biostar, který využívá technologie, které se ani po 15 letech od uvedení na trh nepodařilo konkurenci překonat nebo zkopírovat. A že těch pokusů o kopírování nebylo málo.
Největší ostudu utržila významná rakouská společnost vyrábějící kotle na biomasu, která v roce 2006 instalovala 50 kotlů nápadně připomínajících kotle Biostar do rakouských domácností. Už v první topné sezóně musela přiznat chybu a všech 50 kotlů stáhnout z trhu a nahradit narychlo vyvinutým kotlem vycházejícím se základu původního kotle na pelety tohoto výrobce. I v tomto případě se potvrdilo, že nestačí zkopírovat „železo“.
Zařízení Guntamatic na pelety jsou vysoce sofistikovaná zařízení, kde 50% vlastností ovlivňují mechanické součástky a konstrukce kotle a dalších 50% ovlivňuje dokonalý řídící systém a algoritmy v něm obsažené.
Z tohoto důvodu neobstojí ani tvrzení některých výrobců, když říkají, že jejich kotle jsou stejně dobré jako Guntamatic, protože používají stejné motory, zapalovače, lambda sondy a další komponenty. Ten, kdo už měl možnost porovnávat „automatický“ kotel na pelety za 130 tisíc Kč, se skutečně automatickým kotlem na pelety Guntamatic ví o čem píšu. Ptáte se, proč ty uvozovky u názvu automatický v případě kotle za 130 tisíc? To proto, že se ve skutečnosti nejedná o plně automatický kotel, ale jen o kotel se samočinnou dodávkou paliva do hořáku ze zásobníku paliva (obvykle několikadenního).
My u Guntamaticu pokládáme za automatický kotel pro rodinný dům jen takové zařízení, které funguje od začátku až do konce plně automaticky. To znamená, že v bodě „A“ uskladníte cisternou celoroční zásobu paliva (obvykle 2-6 tun) a v bodě „Z“ vynášíte 3-4 x za rok popel. To, co se děje mezi bodem A až Z, musí probíhat plně automaticky, bez zásahu „člověka“. Jedná se například o tyto činnosti a procesy:
• Spolehlivý transport paliva z celoročního skladu paliva do pohotovostního zásobníku u kotle
• Doprava paliva na hořák v požadovaném množství dle požadavku řídícího systému, bez rizika zpětného prohoření
• Zapálení paliva a řízení spalovacího procesu na základě informací o kvalitě paliva, požadavků na provoz a požadavků na ekologii provozu
• Efektivní předání tepelné energie do topného systému a její přenos ke spotřebičům
• V případě nepotřeby vyrábět tepelnou energii, ekonomické odstavení zařízení a jeho připravení na znovuzapálení
• Automatické čistění spalovací komory a výměníku tepla
Zdá se Vám to jednoduché? U kotlů Guntamatic to vypadá, že ano. Pracují ekonomicky a ekologicky ve všech provozních situacích, zejména díky vyváženosti špičkové konstrukce kotle a současně řídícího systému, který dokáže konstrukční přednosti kotle dokonale využít.
To ale neplatí pro 98% zařízení na spalování pelet, prodávaných na českém trhu.
A v čem jsou ty rozdíly?
Začněme popisem kotle Guntamatic Biostar na pelety a jeho příslušenstvím.
- Vyrábí se ve třech výkonových verzích a to od 3,3 do 12 kW, od 3,5 do 15 kW a od 6,9 do 23 kW.
- Jedná se o nízkoteplotní kotel, který může být provozován už při teplotě 38°C, aniž by došlo k nízkoteplotní korozi ocelových částí kotle (je to podstatný rozdíl oproti zařízením, označujícím se rovněž za nízkoteplotní, ale pracujících s teplotou od 50°C).
- Maximální teplota výstupní topné vody je 80°C.
- Kotel umí perfektně modulovat výkon od 30% do 100%, aniž by se musel vypínat a zapínat. V tomto regulačním rozsahu dosahuje za každých podmínek minimální účinnost 93% a emise splňují, teprve připravovanou, třídu 4 normy ČSN EN 303-5, která bude povinná i v České republice od 1.1.2018.
- Do topného systému předává vždy jen tolik tepelné energie, kolik ji systém potřebuje, a to i bez instalace akumulační nádoby. Toho u kotlů Biostar využíváme i v letním režimu, kdy dokáže ohřívat teplou vodu v bojleru ekonomicky výhodněji, než sluneční kolektory nebo kombinované bojlery el. ohřevem. Díky ekvitermní jednotce má k dispozici přesné informace o teplotách z venkovního prostředí, volitelně i z vytápěných prostor a výpočet potřebné teploty topné vody do každého okruhu topného systému podle toho, jakou teplotu chcete mít doma. Pokud nastavíte požadavek na 23°C, máte doma 23°C ať je venku +5°C nebo -20°C a kotel vyrobí právě tolik tepla, kolik ho k tomu je potřeba, zcela automaticky, bez nutnosti ručního přednastavení podávání paliva a pauzy, případně i regulování množství přiváděného vzduchu.
- Mnoho našich zákazníků, kteří mají časově náročné povolání, nebo provozují kotel na chatách , chalupách apod., využívají pro komunikaci s kotlem GSM komunikátor. Nejenom, že se okamžitě dozví o případné poruše zařízení, ale mohou pomocí SMS změnit program nebo odsouhlasit provoz po některých hlášeních poruchy.
Kotel je modulové konstrukce, takže se dá jednoduše rozebrat, protáhnout otvorem o šířce 53 cm a zase složit. Unikátní na tomto kotli je malý vodní výměník (objem 37 litrů), který je umístěn nad vyhořívací komorou. U tohoto kotle nehledejte vodní teplosměnné plochy v úrovni popelníku ani v úrovni spalovací nebo vyhořívací komory. Voda je jen a pouze tam, kde kotli neubližuje - nezpůsobuje korozi a tam, kde neochlazuje neshořelou prchavou hořlavinu a nedegraduje tak proces hoření.
Je to jeden z mála kotlů u kterého je dobré mít i v kotelně radiátor. Díky masivní izolaci nevytápí okolní prostředí. Izolace kotle je natolik dokonalá, že umožňuje použití plastových krytů pro dokonalý design kotle.
Tento kotel je vhodný pro všechny budovy do tepelné ztráty 23 kW. Nahrazujeme s ním často stávající kotle na tuhá paliva o výkonu až 35 kW, protože majitelé často nestíhali zajistit jejich trvalý provoz a potřebovali po příchodu natopit co nejrychleji vychládlý dům na přijatelnou teplotu, bez ohledu na ekonomiku.
Biostar lze díky schopnosti přizpůsobit výkon, případně úplně se odstavit, zkombinovat i s jinými zdroji tepla v domě, tj. se solárním systémem, s krbem nebo kamny, elektrokotlem atd. Často zákazníci požadují systém DUO – kombinaci kotle Biostar se zplyňovacím kotlem Biosmart na kusové dřevo a štěpku. Ten se využívá tehdy, když má majitel dobrý přístup k těmto palivům, ale čas na ruční přikládku např. jenom jednou denně. Biostar se automaticky odstaví po zátopu v kotli na dřevo a automaticky zapálí, je-li to pro vytápění nutné, po vyhasnutí Biosmartu, respektive vybití akumulační nádoby (u kotlů Guntamatic na kusové dřevo je povinná).
Životnost zařízení je minimálně 40 let. Firma Guntamatic i v roce 2012 garantuje 100% dostupnost náhradních dílů na kotle vyrobené v roce 1970.
A jak to všechno funguje?

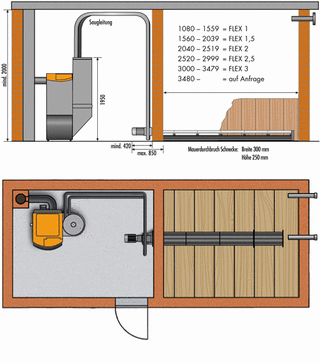

Vše začíná v celoročním zásobníku pelet, kde máte uskladněno palivo na celý rok (kdo nedisponuje velkým skladem, tak třeba jen na půl roku). Jak se takový zásobník staví se dozvíte zde. Obvykle byste měli mít připraven prostor o velikosti 0,6-0,85m3 pro 1 kW tepelné ztráty domu.

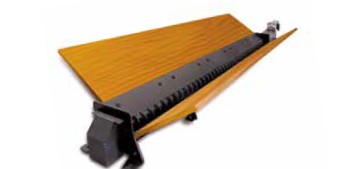

Na dně tohoto zásobníku je šnekový dopravník, který obdržíte již s kotlem (je v ceně kotle), který dle pokynů z řídící jednotky kotle zajišťuje odebírání pelet ze zásobníku a jejich dopravu do sací komory. Šnekový dopravník může mít délku od 1 m do 5 metrů. Je po celé délce zásobníku, takže palivo ve skladu neklenbuje a není potřeba do zásobníku lézt a palivo přerovnávat a posunovat směrem k sací hubici. Sací komora je na konci šnekového dopravníku v místě kde jsou připojeny 2 plastové hadice o průměru 60 mm.
Tato sací komora má několik funkcí. Zaprvé slouží k odběru pelet do pohotovostního zásobníku, zadruhé transportuje odloučený prach z pelet z pohotovostním zásobníku kotle do celoročního zásobníku (zde se 1x za 3 roky odstraní) a za třetí požárně odděluje prostor skladu pelet a šnekového dopravníku od dopravních cest do kotle aby se nemohlo stát toto.
K sací komoře jsou připojeny 2 hadice. Jedná hadice je sací, tou se dopravují pelety do kotle, druhá hadice je vyfukovací, tou se vyfukuje nežádoucí prach do celoročního zásobníku. Obě hadice končí na pohotovostním zásobníku kotle, kde je umístěna vzduchová turbína vytvářející v zásobníku kotle podtlak (aby se peletám chtělo z celoročního zásobníku do pohotovostního zásobníku). Každá hadice může být dlouhá maximálně 20 metrů a výškové převýšení mezi kotlem a skladem paliva může být max. 3 metry. Po dopravě pelet zůstávají hadice prázdné, tj. jsou bez pelet a ani v nich nevzniká kondenzát.

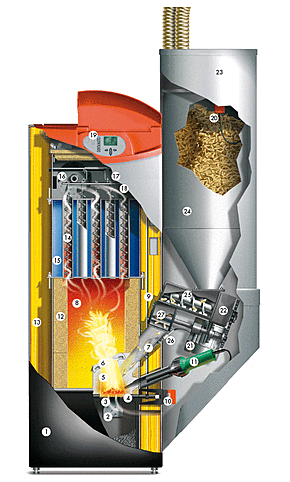

Pohotovostní zásobník má tvar válce s cyklonem. V horní části je umístěná vzduchová turbína a pod ní čidlo stavu naplnění pohotovostního zásobníku. Čidlo se stará o to, aby se zásobník nikdy nepřeplnil, ale hlavně aby v něm nikdy pelety nechyběly. Tento zásobník se v době tuhých mrazů doplňuje 1x denně (v dobu, kterou určíte) a v letním režimu 1x za 3-4 týdny. V kotli si můžete i nastavit doby blokací dopravníku, tak aby plnění paliva neprobíhalo v pro vás nevhodnou dobu, např. po obědě, když vám spí děti, v noci, když spíte všichni atd.

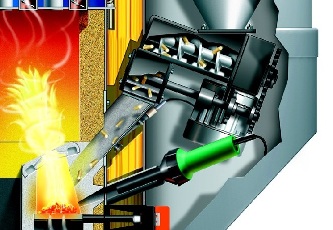

Pod tímto zásobníkem je krátký šnekový dopravník, který odebírá přesné množství pelet a dopravuje ho do turniketu, který přesné množství pelet dávkuje do spalovací komory. Šnekový dopravník a turniket jsou důležité součástí požární bezpečnosti kotle, neboť pod turniketem je teplota ve spalovací komoře 800°C a nad turniketem u šnekového dopravníku cca 50°C. Tímto je zásobník paliva požárně oddělen od spalovací komory a díky turniketu a spádové trubce mezi turniketem a spalovací komorou nemůže dojít k prohoření paliva do pohotovostního zásobníku paliva (čerstvé palivo je dokonale odděleno od paliva v ohništi). Díky tomu nemá kotel žádné doplňkové zhášecí zařízení, jako jsou kanystry s vodu, expanzky připojené na vodovodní řád atd.

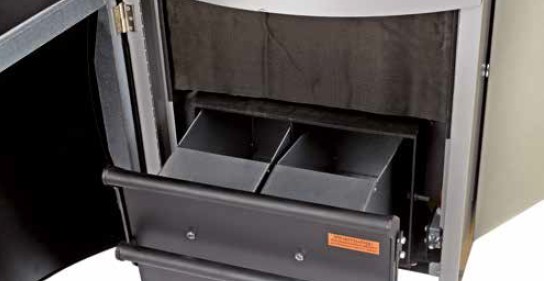

Spalovací komora je tvořena masivním žárobetonovým blokem, který je nahoře osazen speciální tryskou a dno tvoří sklopný litinový rošt , který se před každým zapálením a každých 16 hodin provozu sám čistí (jediný kotel na trhu, který automaticky sám čistí všechny otvory primárního vzduchu). Pokud spalujete nekvalitní pelety, lze tento interval zkrátit až na 5 hodin. Do spalovací komory je přiveden primární vzduch litinovým roštem. Pod litinovým sklopným roštěm se nachází velký popelník o objemu 38 litrů, který je potřeba 3-4x za rok vynést. Dále je ve spalovací komoře osazena fotobuňka, která kontroluje spalovací proces hoření a předává informace řídícímu systému. Posledním prvkem zaústěným do spalovací komory je horkovzdušný zapalovač. Ten slouží k podpálení startovací dávky pelet a pracuje zcela automaticky dle podmínek v kotli. Díky jeho spolehlivosti dokáže zapálit palivo vždy napoprvé a maximální doba zapálení je 50 sekund.

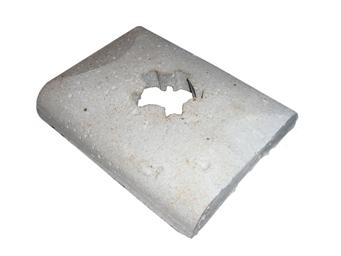

Tryska která uzavírá spalovací komoru je důležitou součástí celého kotle. Na jejím stavu záleží, s jakou účinností kotel spaluje palivo. Obvykle se tato trysky mění po 4 letech, kdy má kotel naběháno 8.000 provozních hodin. Pokud by se nevyměnila, došlo by k snížení účinnosti kotle o 1,5%. Do trysky je zboku přiveden předehřátý sekundární vzduch o teplotě 400°C, který je v trysce promíchán s prchavou hořlavinou o teplotě 800°C. Hoření se projevuje cca 400mm dlouhým plamenem, který hoří ve vyhořívací komoře.
Vyhořívací komora je po obvodu keramická a na horní straně je ukončena dnem výměníku a tvoří vysokou zklidňovací zónu pro dokonalé vyhoření prchavé hořlaviny a odstranění emisí ze spalin. Vyhořívací komora je taký důležitý prvek pro dokonalé odlučování prachu a zajišťuje aby tento prach skončil v popelníku kotle. Keramická hmota má skvělé akumulační schopnosti a je kotlem průběžně udržována v teplotním rozmezí 300 až 1300°C. Výhodou keramického provedení proti kotlům jiných výrobců je to, že plamen není po celé své délce ochlazován stykem s plechovými částmi kotle za kterými by byl vodní prostor a díky tomu se dosáhne teploty 1300°C pod výměníkem.

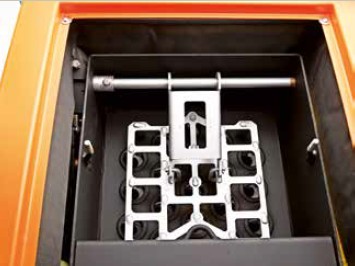

Výměník je trubkový a je konstruován jako protiproudý, tj. do horní části vstupuje zpětná voda z topného systému a z dolní části vystupuje voda do topného systému. V trubkách výměníku jsou osazeny bezjádrové virbulátory, které slouží jednak k čištění výměníku, ale taky zajišťují stejnou teplotu spalin při rozdílném výkonu kotle. Nad výměníkem je umístěn mechanismus ovládání čištění výměníku.
Nad výměníkem se ještě nachází odtahový ventilátor a lambda sonda. Ventilátor má plynule řízené otáčky. Díky tomu dokáže precizně reagovat na podmínky spalování v kotli a na informace, které získal řídící systém z lambda sondy a ostatních čidel kotle.
Lambda sonda je důležitou součástí kotle a celého spalovacího procesu. Firma Guntamatic vyrábí všechny kotle jen a pouze s lambda sondou. Argument ostatních výrobců, kteří vyrábí kotle bez lambda sond a tvrdí, že lambda sonda není v dnešní době potřeba je nesmysl. I dvoutunové osobní auto ji potřebuje aby mohlo jezdit za 7 litrů na 100 km. Tímto příkladem jsem již napověděl, že lambda sonda se významným způsobem podílí na úspoře paliva daného zařízení, ale také na tom, že kotel vypouští do ovzduší nízké emise. Pokud zařízení lambda sondu nemá, tak je sice levnější, ale o to více má majitel kotle práce se seřízením spalování a s vyšší spotřebou paliva.
Aby vše co bylo výše popsáno mohlo fungovat je k tomu zapotřebí řídící systém. Ten je umístěn v místě, kde by ho málokdo čekal a to je uprostřed kotle, kde za izolací a stěnou kotle hoří plamen teplotou až 1300°C. I toto je důkaz, jak kvalitní izolace je na tělese kotle, protože jak je známo, elektronika nemá moc ráda teplo. Řídicí systém mají všechny kotle Guntamatic úplně stejný, jen je v něm nahrán vždy jiný software. Uživatel se s řídícím systémem dorozumívá prostřednictvím dotykového displeje na kterém je barevné grafické menu se všemi nabídkami potřebnými k nastavení a obsluze kotle. Řídící systém lze doplnit ekvitermní regulací na základě čeho lze pak řídit 3 čerpadla pro topný okruh a 1 čerpadlo pro bojlerový okruh. Pokud je potřeba, lze řídit plynule 2 směšovací ventily. Každý topný okruh může být osazen pokojovou analogovou, nebo digitální stanicí, která může sloužit jako dálkové ovládání kotle, např. z obývacího pokoje, pokud to do kotelny máte daleko. Pokud by vám ovládání 3 topných okruhů a 1 bojlerového bylo málo, lze pomocí externích rozšiřovacích modulů ovládat až 9 čerpadlových topných okruhů, 3 bojlerové okruhy a 6 směšovacích ventilů. Celý systém lze monitorovat a ovládat přes vizualizační software, nebo pomocí GSM komunikátoru mobilním telefonem.
Pokud byste měli o takové zařízení zájem, je potřeba si připravit minimálně 300 tisíc Kč. Že se vám to zdá hodně oproti zařízení za 130 tisíc Kč? Ano, je to hodně, ale přesto je to výhodnější investice než „ta levnější“ varianta.
Proč?
1. Za dobu životnosti kotle Biostar, která je minimálně 40 let zaplatíte tu levnou variantu nejméně dvakrát, ne-li třikrát (obvykle uváděná životnost je 15 let)
…a to už samo o sobě je dražší
2. Pokud Vás zradí záda, nebo prostě neakceptujete manipulaci s pytlíky pelet a dokoupíte si nějaký externí systém dopravy paliva ze skladu do kotle, doplatíte nějakých 60 až 80 tisíc Kč za toto zařízení a potřebné úpravy kotle, pokud nechcete riskovat nějakou nefunkční nebo doslova nebezpečnou sestavu a lá Pat a Mat. Až navíc zjistíte, že většina levných automatů neumí zhasnout a proto se nedá rozumně používat pro ohřev TUV mimo topnou sezónu, začnete asi uvažovat o investici do solárních kolektorů – dosaďme si cenu tohoto zařízení např. 80 až 100 tisíc, u kotlů které zhasnout umějí bych přinejmenším doporučil instalaci akumulační nádoby, což s čerpadlem vyjde na cca 50 tisíc
… a součet se překvapivě srovnal s tou „dražší investicí“
3. Pokud si ověříte, že kotel Biostar 23 kW ušetří na palivu oproti většině konkurenčních kotlů obvykle více než 40% pelet – tedy obvykle nejméně 1 t/rok, snadno se dopočítáme výsledku
… za teplo z levného kotle zaplatím vždycky více, než za teplo z kotle Biostar
… navíc se pěkně nadřu
A jak je to v porovnání se zařízeními na jiná paliva? U elektrotopení jste schopni dosáhnout úspory min. 70% oproti současnému stavu. U plynu bude úspora asi 40%. Rekord už od roku 2008 drží jeden majitel penziónu. Topná sezóna v penziónu ho stála 280 tis. Kč. Po zakoupení kotle Guntamatic Biostar ho topná sezóna stojí 55 tis. Kč. V roce 2012 už je majitelem 2 kotlů Guntamatic Biostar v dvou různých objektech a další 3 kotle se prodaly na základě jeho doporučení jeho přátelům.
A aby to nebylo vše jen a pouze pozitivní, tak se přiznám že znám jednoho nespokojeného vlastníka kotle Biostar. Jedná se o 65 letého důchodce, který 40 let topil v kotli Slokov Variant. Ten mi vynadal a řekl, že pokud by předem věděl, že se u topení bude tak nudit, tak by si takový kotel nikdy nekoupil.

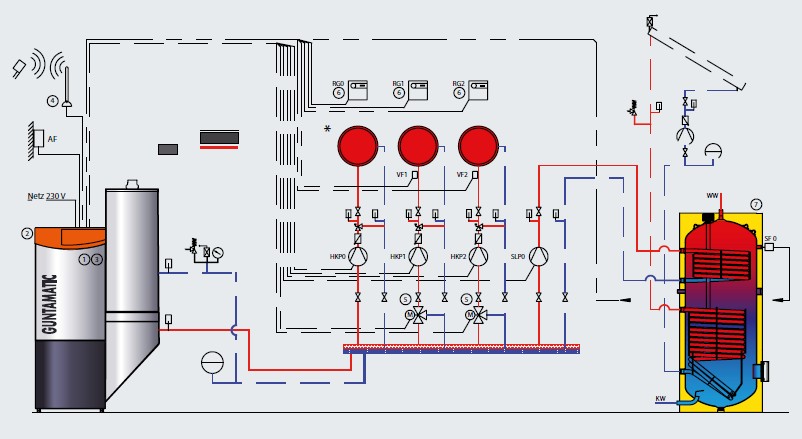

Schéma možného zapojení :
To nejdůležitější na závěr :
"Náš koncept úspěchu je jednoduchý a logický:
neprodáváme nic, o čem nejsme přesvědčeni.
Neslibujeme nic, co nemůžeme dodržet".
Kurt Kaufmann, již 25 let vedoucí servisu
Pokud by vás ještě něco zajímalo, napište na email smeja@esel.cz
